Digitale Erstmusterprüfung in der Elektronikfertigung: Mehr Transparenz, perfekte Dokumentation
Früher lief es immer wie folgt: ein neuer Auftrag startet in der SMT-Fertigung, die erste Baugruppe liegt auf dem Tisch um die Erstmusterprüfung durchzuführen. Der Bestückungsplan ist geöffnet, daneben Stückliste und die Fertigungsunterlagen des Kunden. Der Prüfer vergleicht Bauteil für Bauteil, somit Anwesenheit, Polarität, Marking und Beschriftung. Nach wenigen Minuten taucht die erste Rückfrage auf: Ist die Ausrichtung dieses ICs korrekt oder wurde das Symbol im CAD gespiegelt? Bis die Information geklärt ist, steht die Prüfung -und vor allem die Fertigungsmaschine- still. Solche Situationen sind in der Elektronikfertigung Alltag.
Was versteht man unter einer digitalen Erstmusterprüfung – und was macht dabei die KI

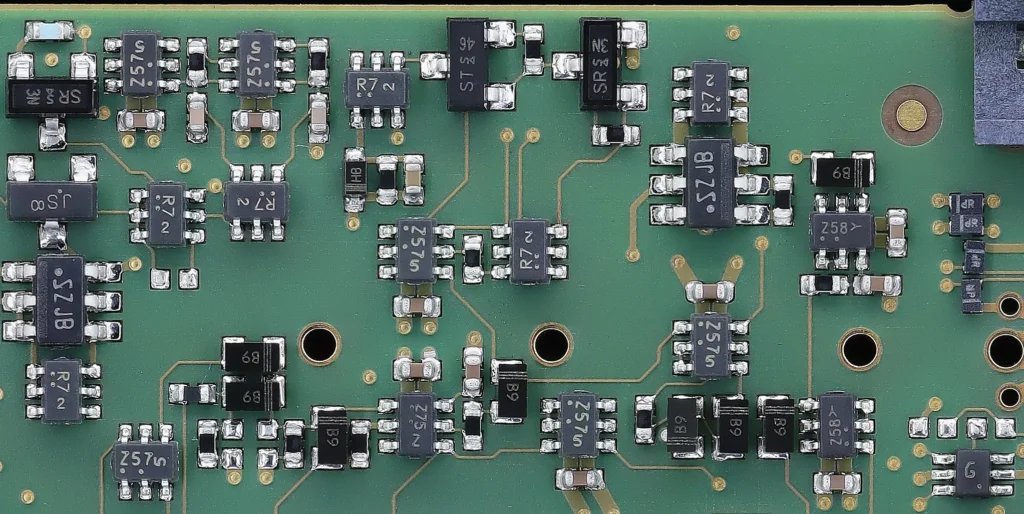

Die Erstmusterprüfung dient dazu, die erste gefertigte Leiterplatte eines Auftrags vollständig mit den Fertigungsunterlagen abzugleichen. Ziel ist es, Abweichungen umgehend zu erkennen, bevor weitere Baugruppen produziert werden.
Digitale Prüfsysteme nutzen CAD-Daten, Bestückungsinformationen, Stücklisten, Bestückungspläne und hochauflösende Bilder direkt am Prüfplatz in einer Software. Der Prüfer kann sich vollständig auf die Bewertung der Baugruppe konzentrieren, in dem Programm sind alle Daten enthalten – mit der nun verfügbaren KI Funktion läuft die Prüfung komplett von alleine, gleicht Beschriftungen, Farben von MELF-Widerständen und weitere Punkte ab.
Erstmusterprüfung bleibt trotz AOI unverzichtbar
Automatische Optische Inspektionssysteme (AOI) sind heute aus modernen SMT-Linien kaum wegzudenken, arbeiten jedoch anders als Erstmusterkontrollen und können diese nicht ersetzen – Systeme für Erstmusterprüfungen sind darauf besser spezialisiert und dadurch effizienter.
Vorteile der digitalen Unterstützung
Aus unserer Fertigung wissen wir, dass die Digitalisierung der Erstmusterprüfung vor allem zwei Dinge verbessert: Geschwindigkeit und Dokumentation der Prüfung.
Anstatt mehrere Papierunterlagen parallel auszulegen, stehen sämtliche Informationen zentral zur Verfügung. Je nach eingesetztem System lassen sich beispielsweise
- Referenzbilder anzeigen,
- CAD-Daten einblenden,
- Stücklisten automatisch zuordnen,
- Prüfschritte dokumentieren,
- Messergebnisse speichern und
- Abweichungen direkt kommentieren.
Dadurch sinkt die Gefahr, Informationen zu übersehen oder unterschiedliche Dokumentenversionen zu verwenden. Werden später Fragen zu einer Baugruppe gestellt, lassen sich Prüfergebnisse und Dokumentationen einfach nachvollziehen, von jeder Wertekontrolle wird ein extrem hochauflösendes Foto gespeichert.
Grenzen und Leistungsfähigkeit der KI
Auch moderne Prüfsysteme nehmen dem Prüfer die technische Bewertung nicht vollständig ab. Ob ein Bauteil trotz abweichender Markierung zulässig ist, ob ein Ersatztyp verwendet werden darf oder ob eine Änderung im Layout beabsichtigt war, lässt sich häufig nur durch Erfahrung oder Rücksprache mit dem Kunden beurteilen – insbesondere bei Beistellmaterial trotz guter Wareneingangsprüfung.
Künstliche Intelligenz unterstützt sehr stark beispielsweise bei

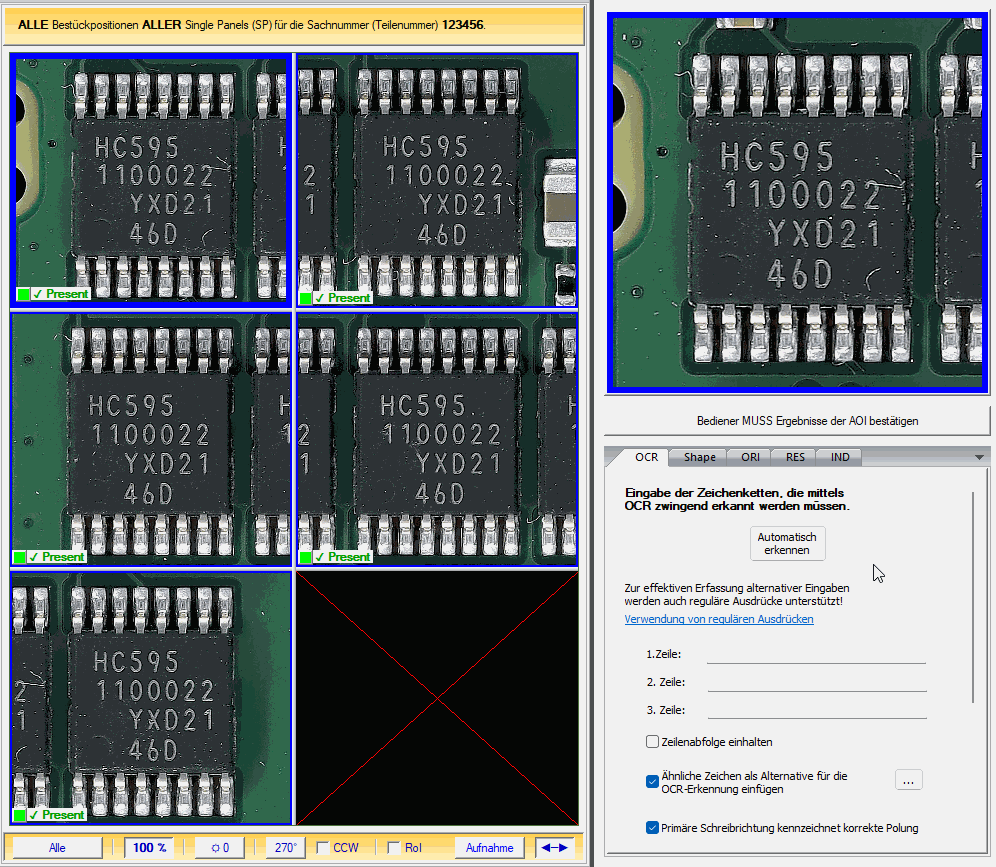

- der Texterkennung (OCR),

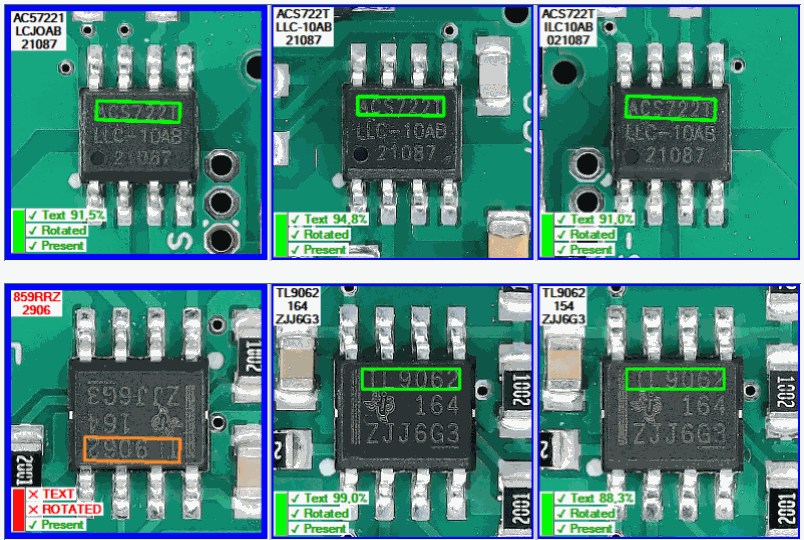

- dem Auslesen von Bauteilbeschriftungen,
- der automatischen Dokumentenauswertung,
- der Zuordnung von Fertigungsdaten oder
- der Erkennung auffälliger Bildbereiche.

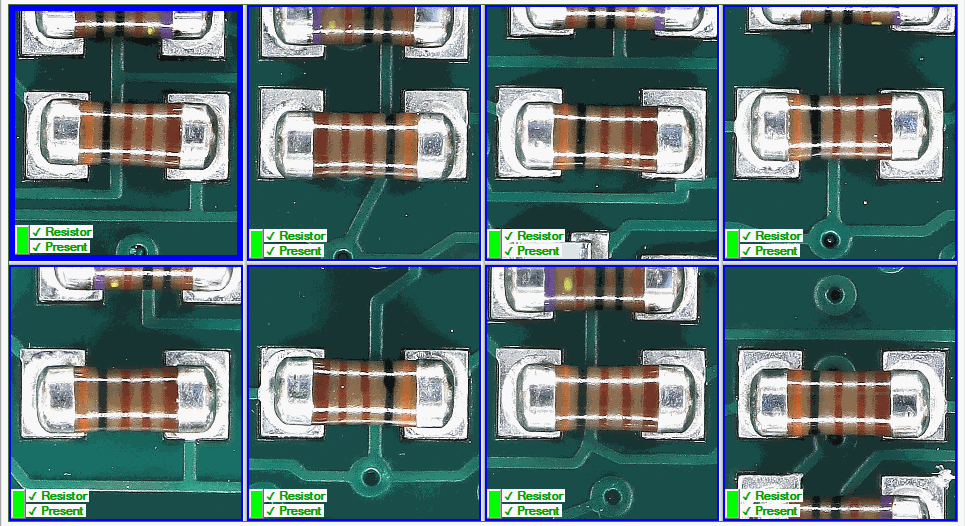

Das spart Zeit bei wiederkehrenden Aufgaben und reduziert den manuellen Aufwand, der größte Vorteil liegt in dem Lernverhalten: starre Programmierungen müssen oft nachgebessert werden, KI lernt automatisch dazu. Insbesondere beim OCR und Farberkennung der MELF-Widerstände ein absoluter Gewinn.
Eine vollständige automatisierte Erstmusterfreigabe ist jedoch derzeit nur in klar definierten Anwendungsfällen realistisch. Individuelle Kundenanforderungen oder Sonderfreigaben lassen sich nicht zuverlässig allein durch KI abbilden.
Typische Fehler aus der Praxis
Die Prüfung ist nur so perfekt wie die zu Grunde liegenden Daten. Zu den Problemen gehören meistens:
- unterschiedliche Revisionsstände der Unterlagen,
- vertauschte Polaritäten in CAD-Daten und Zeichnungen,
- nicht dokumentierte Bauteilersatztypen,
- fehlende Fertigungshinweise.
Je früher solche Punkte erkannt werden, desto geringer sind Aufwand und Kosten für Nacharbeit.
Ziel und Verständnis bei Mebatron
Bei Mebatron verstehen wir die digitale, KI-gestützte Erstmusterprüfung als festen Bestandteil der Qualitätsabsicherung. Ziel ist nicht nur die Freigabe einer einzelnen Baugruppe, sondern ein stabiler Serienprozess mit vielen Zwischenprüfungen.
Digitale Prüfunterlagen, strukturierte Arbeitsabläufe und die Erfahrung unserer Mitarbeiter ergänzen sich dabei – moderne Software unterstützt die Dokumentation und erleichtert den Zugriff auf Fertigungsdaten.
Gerade bei anspruchsvollen Industrie-, Medizin- oder Steuerungsbaugruppen zeigt sich immer wieder, dass sorgfältig dokumentierte Erstmusterprüfungen spätere Rückfragen, Nacharbeiten und Reklamationen verhindern.
Die Digitalisierung verändert die Erstmusterprüfung spürbar. Informationen stehen schneller zur Verfügung, Dokumentationen werden nachvollziehbarer und wiederkehrende Arbeitsschritte lassen sich effizienter gestalten.
Den größten Nutzen entfaltet sie jedoch nicht als Ersatz für erfahrene Prüfer, sondern als Werkzeug, das deren Arbeit unterstützt. Erst das Zusammenspiel aus vollständigen Fertigungsdaten, digitalen Prüfsystemen und technischem Know-how sorgt dafür, dass eine Baugruppe sicher in die Serienfertigung übergehen kann.
FAQ
Was ist eine Erstmusterprüfung?
Die Erstmusterprüfung überprüft die erste gefertigte Baugruppe eines Auftrags auf Übereinstimmung mit allen Fertigungsunterlagen und Kundenanforderungen.
Ersetzt eine AOI die Erstmusterprüfung?
Nein. AOI-Systeme prüfen definierte Merkmale automatisch, ersetzen jedoch keine vollständige technische Bewertung der Baugruppe.
Welche Vorteile bietet eine digitale Erstmusterprüfung?
Sie verbessert die Dokumentation, reduziert Medienbrüche, beschleunigt den Prüfprozess und erhöht die Nachvollziehbarkeit.
Welche Rolle spielt KI in der Erstmusterprüfung?
KI kann wiederkehrende Aufgaben wie OCR oder Dokumentenanalyse unterstützen. Die technische Freigabe erfolgt weiterhin durch qualifizierte Fachkräfte.
Warum ist die Datenqualität so wichtig?
Unvollständige oder veraltete CAD-Daten und Stücklisten führen häufig zu Rückfragen oder Fehlbewertungen. Eine konsistente Datenbasis ist Voraussetzung für einen effizienten Prüfprozess.
